Leidingwerk

Voorbereidingen

Aansluitingen

De bekisting was klaar, het was tijd voor het water, de elektra en afvoer van het gebouw. Ik wilde van de kans gebruik maken om elektra/water naar de tuin te leggen en mantelbuizen voor internet en onvoorziene toekomstige zaken. Het moet de laatste keer zijn dat de grond open moet voor iets. In 8 jaar tijd heeft het al 2x eerder open gelegen voor een kookplaat en zonnepanelen.

Advies

Voor advies in dit onderwerp was het dichtbij, mijn vader is elektricien en halve loodgieter. Ik heb hem globaal verteld welke apparatuur er allemaal in het tuinkantoor komen (airco, mechanische ventilatie, geen CV, computers/servers, zwembadpomp). Ik had het idee om het ergens weg te stoppen in een keukenkastje of ander hoekje, maar het was mij al snel duidelijk dat je al snel met een technische kast gaat werken waar je wel goed bij kunt. Daarbij kwam het idee om de elektra/water/mantelbuis wat in de tuin moest komen ook via het tuinkantoor te laten lopen. Dus daar komt het omhoog, kun je ermee knutselen en gaat het weer naar de tuin toe. Je hoofdkraan en meterkast voor de tuin zit zo dichterbij.

Afvoer:

• Toilet - 110mm en bocht van 87 graden omhoog
• Keuken - 40mm verticaal - 50mm horizontaal

locaties berekenen

Voor de locatie van de riool, water en elektra ben ik gaan rekenen vanaf de muur en standaard afmetingen voor toilet en keukenblokjes gaan zoeken. Wel even in onze huidige keuken en toilet nagemeten en vergeleken met hoe de ruimte aanvoelt. Voor het toilet ben ik bijvoorbeeld iets breder gegaan omdat ik 90 centimeter erg krap vind. Met deze afmetingen en de afmetingen van de luchtspouw, buitenmuren en binnenmuren heb ik de locaties berekend. Het kan altijd nog wel iets aangepast worden, want water kun je makkelijk verplaatsen in de muur, de afvoer is wel wat lastiger.

bochten inkopen

Hier ging het even mis in mijn hoofd. Ergens had ik het idee opgepikt dat ik soort van evenwijdig aan de garage het gebouw uit moest komen. Via de Hornbach kon in ook alleen 45 en 30 graden bochten vinden en dat ging hem niet worden. Na een hoop gedachtenkronkels en gepuzzel had ik toevallig mijn vriend en hovenier aan de lijn en die zei; ‘gewoon in een rechte lijn uit het gebouw, heb je ook het minste aansluitingen in het beton zitten en kan er minder fout gaan. Oja en bij andere zaken kun je bijna elke bocht vinden en manchetverbindingen zijn makkelijker’. Nou dat was ook gelijk weer een stuk simpeler!

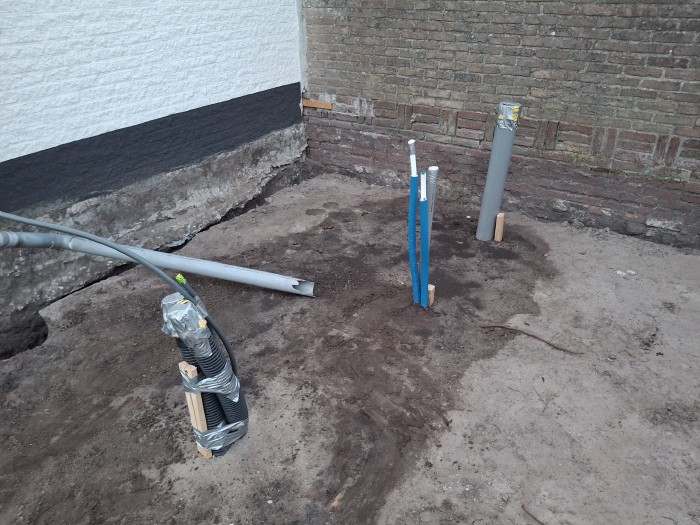

Bocht van 87 graden omhoog, horizontaal een 110mm buis met een y stuk ertussen die naar 50mm aftakt voor de keuken afvoer gaat. Voor de keuken nog een bocht omhoog en een verloop naar 40mm en we zijn klaar voor de fundering.

Graven en bochten

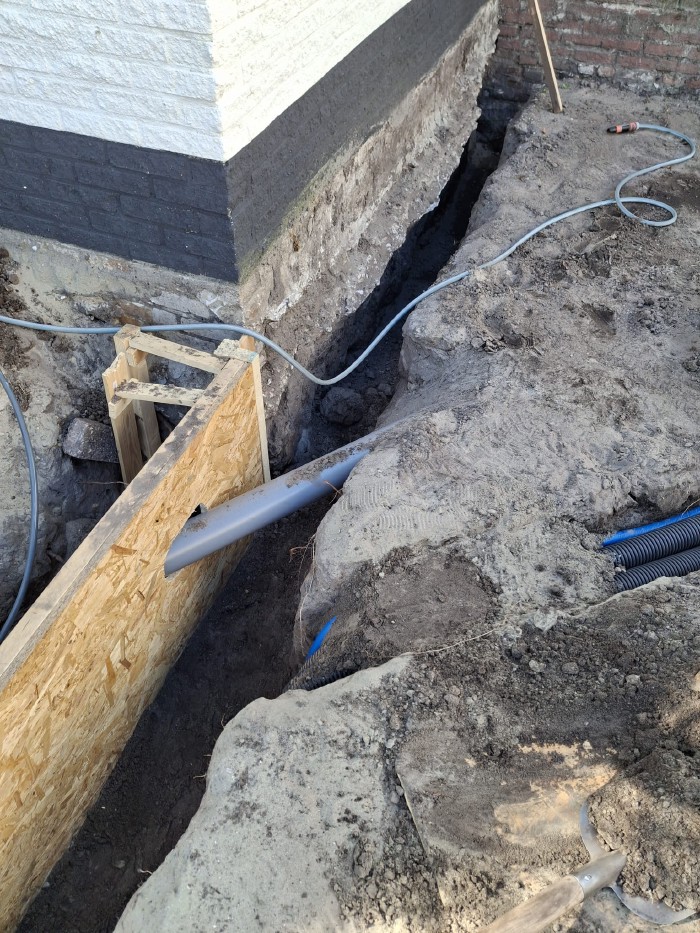

Ik heb alle aansluitingen in sleuven gelegd met nog 15-20cm grond erbovenop. Het riool net iets dieper en op afschot van 1cm per meter. Afschot van 1cm per meter had ik op mijn waterpas bekeken hoeveel dat dit scheelde met waterpas en zo heb ik het nagemeten. Ik denk dat ik hier een flinke middag mee bezig ben geweest.

Ik heb mijn boodschappen gedaan bij de Hornbach (echt verruit de goedkoopste hierin) en moest het doen met manchetverbindingen, maar ook met een lijmverbinding voor de 50mm bocht. Om 17.00u op zondag was ik bezit met de manchetverbinding en ik had iets fout gedaan en de verbinding moest eraf. Met een flinke dot vaseline was hij er zo opgegleden, maar eraf ging hij met geen mogelijkheid leek het. Vette handen, een handdoek die steeds vetter werd van de vaseline en alle pogingen. Hornbach dicht, dus geen weg terug. Uiteindelijk plopte hij eraf, maar wat een gestress wat dat zeg! Als je alles in een keer goed doet dan werkt het geweldig dacht ik nog.
